WS蝸輪蝸桿減速機 詳細內容介紹：

　　

該標準為   傳動的阿基米德圓柱蝸桿減速器；WS（蝸桿上置）WD（蝸桿下置）。蝸阿基米德圓柱蝸桿減速機適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min；工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。

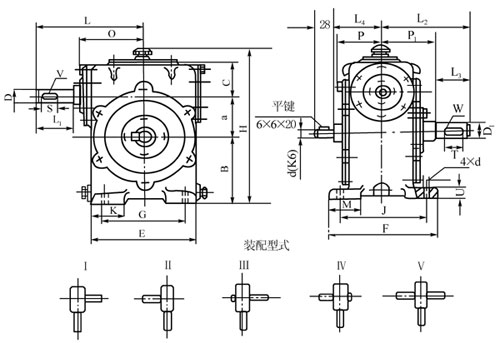

WS蝸輪蝸桿減速機80～120安裝尺及裝配型式



型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WS80	80	120	65	20	35	190	200	150	295	160	60	190	50	158	58	90
WS100	100	140	70	25	40	240	210	180	340	170	70	225	60	182	82	100
WS120	120	160	75	30	45	270	220	200	385	180	80	275	80	197	82	110

型號	M	O	P	P1	S	T	U	V(b×h)	W（b×h）	d	轉動慣量（kg·m2）	質量
WS80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10-3	36.7～39
WS100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10-3	53～65
WS120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10-3	73.4～79

WS150、WS180、WS210、WS250、WS300、WS360、型圓柱蝸桿減速器（150～360）安裝尺寸

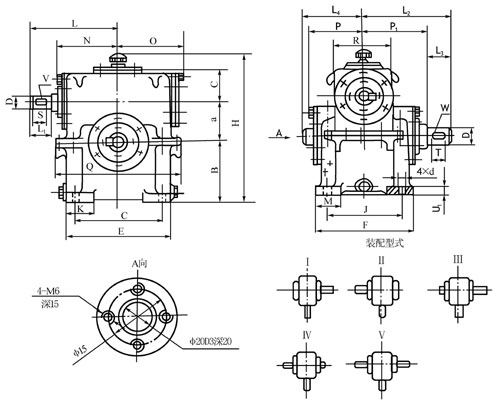

WS減速器150～360安裝尺及裝配型式：

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4	M	N
WS150	150	210	105	35	65	370	340	310	513	280	100	303	58	315	105	190	90	245
WS180	180	250	125	40	70	430	360	360	603	300	120	362	82	345	105	215	90	250
WS210	210	280	135	45	80	490	400	400	673	320	140	412	82	385	130	225	100	282
WS250	250	330	145	50	90	570	430	440	773	360	160	442	82	395	130	240	120	325
WS300	300	390	165	70	120	670	500	520	903	420	200	535	105	465	165	270	150	385
WS360	360	460	200	80	150	840	610	650	1068	440	240	640	130	575	200	340	180	470

型號	O	P	P1	Q	R	S	T	U	V	W	d	轉動慣量（kg·m2）	質量(Kg )
WS150	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10-3	146～163
WS180	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10-3	263～295.5
WS210	300	215	255	585	250	70	110	30	14×9	22×14	22	23.50×10-3	318～364
WS250	340	225	265	665	270	80	125	40	14×9	25×14	26	79.00×10-3	484～547
WS300	403	255	300	765	310	90	140	50	20×12	32×18	32	143.00×10-3	761～894
WS360	490	325	375	965	360	110	180	50	22×14	36×20	39	223.13×10-3	1290～1450
