WHT蝸輪減速機符合部頒標準JB2318-79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列減速機輸入功率范圍在0.4-163KW之間；輸入扭矩在11-2600kgf·m之間，輸入軸轉數一般不大于1500轉/分；高速軸可正反兩向運轉；工作環境溫度低于0℃時，起動前潤滑油 加溫到0℃以上。

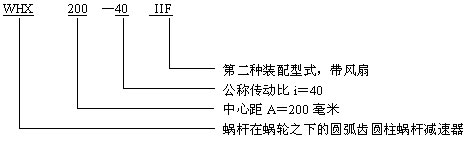

WHT系列圓弧圓柱蝸輪減速機型號說明及標記示例（JB2318—79）

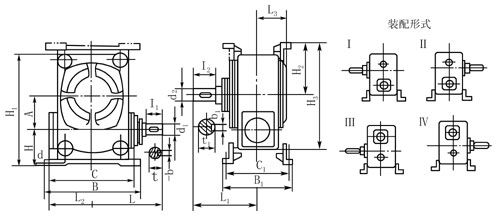

HT42、WHT65、WHT80、WHT100型圓弧圓柱蝸桿減速機I—IV式安裝型式及尺寸（JB2318—79）
| 型號尺寸 | A | B | B1 | C | C1 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | d | d1(gc1) | d2(gc2) | b | b1 | t | t1 | l1 | l2 | 重量/kg |
| WHT42 | 42 | 130 | 127 | 110 | 105 | 71 | 173 | 77 | 164 | 120 | 98 | 75 | 53 | M8 | 16 | 20 | 6 | 6 | 18.5 | 22.5 | 35 | 38 | 8 |
| WHT65 | 65 | 180 | 150 | 155 | 126 | 63 | 215 | 105 | 212 | 144 | 124 | 96 | 63 | M8 | 20 | 25 | 6 | 8 | 22.5 | 28 | 40 | 45 | 16 |
| WHT80 | 80 | 240 | 206 | 205 | 172 | 90 | 278 | 110 | 282 | 175 | 170 | 113 | 85 | M10 | 25 | 35 | 8 | 10 | 27.5 | 37.8 | 42 | 58 | 27～28 |
| WHT100 | 100 | 292 | 238 | 250 | 196 | 105 | 331 | 135 | 335 | 210 | 205 | 133 | 93 | M12 | 30 | 45 | 8 | 14 | 32.5 | 48.2 | 58 | 82 | 42～44 |

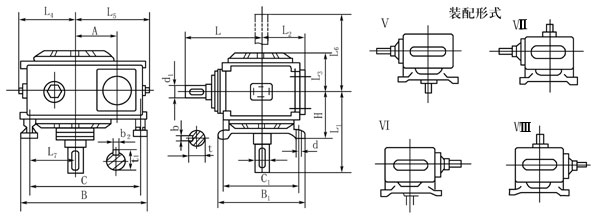

圓弧圓柱蝸桿減速機Ⅴ—Ⅷ式安裝型式及尺寸（JB2318—79）
| 型號
尺寸
|
A | B | B1 | C | C1 | H | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | d | d1(gc1) | d2(gc1) | b | b1 | t | t1 | 重量/kg |
| WHT42 | 42 | 164 | 135 | 140 | 115 | 66.5 | 120 | 98 | 75 | 53 | 62 | 103 | 98 | 46 | M8 | 16 | 20 | 6 | 6 | 18.5 | 22.5 | 8 |
| WHT65 | 65 | 205 | 180 | 177 | 160 | 78 | 144 | 134 | 96 | 63 | 90 | 110 | 134 | 77 | M8 | 20 | 25 | 6 | 8 | 22.5 | 28 | 16 |
| WHT80 | 80 | 260 | 240 | 220 | 208 | 105 | 175 | 170 | 113 | 85 | 106 | 157 | 170 | 166 | M10 | 25 | 35 | 8 | 10 | 27.5 | 37.8 | 27～28 |
| WHT100 | 100 | 313 | 290 | 268 | 250 | 118 | 210 | 207 | 133 | 95 | 129 | 190 | 207 | 192 | M12 | 30 | 45 | 8 | 14 | 32.5 | 48.2 | 42～44 |
|
|
